Canllaw Gosod: Tâp LED PX24500 RGB gyda Rheolwr Wal
Offer a deunyddiau y bydd eu hangen arnoch chi:
Rheolydd RGB PX24500
Rheolydd Wal
Ceblau CAT5/Rhwydwaith
Cebl Pŵer 2-Craidd
-Hen Sgriwdreif Fflat
Torwyr Wire
Cyfarwyddiadau Cam-wrth-Cam:

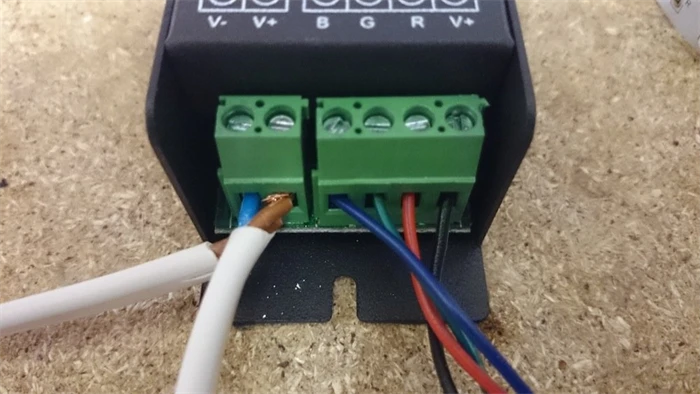

Cysylltwch y tâp RGB:
Rhyddhewch y terfynellau ar y rheolydd PX24500.
Mewnosodwch y gwifrau o'ch tâp RGB LED i'r porthladdoedd cywir:
DuiV+
CochiR
GwyrddiG
GlasiB
Tynhau'r terfynellau i ddiogelu'r gwifrau.
Cysylltwch y Ceblau Pŵer:
Lleolwch y terfynellau mewnbwn pŵer ar y PX24500.
Mewnosodwch eich cebl pŵer 2-graidd yn y+ (Cadarnhaol)a- (Negyddol)terfynellau a'u tynhau.
Ar gyfer Rheolwyr Lluosog:Daisy-cadwynwch y ceblau pŵer o un uned i'r llall. Sicrhewch fod un cebl am ddim ar ôl i'w gysylltu â'r prif gyflenwad pŵer yn ddiweddarach.
Paratowch y Cebl CAT5:
Cymerwch un cebl CAT5 a thynnu'r cysylltydd plastig o un pen i ddatgelu'r gwifrau unigol.
Cysylltwch y Rheolwr Wal:
Mewnosodwch ben parod y cebl CAT5 yn y slot dynodedig ar gefn y Rheolydd Wal.

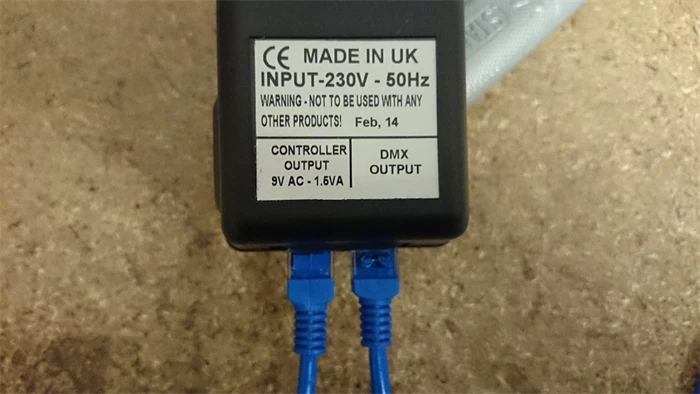

Cysylltwch y Rheolydd â'r Pecyn Pŵer:
Plygiwch ben arall y cebl CAT5 (o'r Rheolydd Wal) i mewn i'r"Rheolwr"porthladd ar y PX24500.
Yna, cymerwch ail gebl CAT5 a'i blygio i mewn i'r"Allbwn DMX"porthladd ar y PX24500.
Daisy-Cadwyn Unedau Lluosog (os yw'n berthnasol):
I gysylltu unedau PX24500 ychwanegol, rhedwch y cebl CAT5 o'r unedau cyntaf"Allbwn DMX"i'rgwaelod "DMX IN"porthladd ar yr uned nesaf.
Parhewch â'r gadwyn hon, gyda thop gwag i'r uned olaf yn y gadwyn"DMX ALLAN"porthladd.
Pweru'r System:
Plygiwch y pecyn pŵer PX24500 i mewn i soced pŵer prif gyflenwad.
Yn olaf, cysylltwch ben rhydd eich cebl pŵer 2 graidd â'ch cyflenwad pŵer LED.
Cwblhau:
Dylai eich tâp RGB LED oleuo nawr. Defnyddiwch y Rheolydd Wal i ddewis lliwiau, newid moddau, ac addasu'r goleuadau i'ch dewis.
